3. 统一网关

标签: 网关 跨机构通信

3.1 功能目标

所有隐私计算组件均通过统一的网关进行通信。 功能包括：

  • 支持基于服务的路由策略: 如消息可从机构A的调度服务路由到机构B的调度服务

  • 支持基于NodeID的路由策略: 用于支持计算节点路由

  • 兼容基于taskID的路由策略 Note: 基于NodeID、组件类型进行消息路由，是因为NodeID是相对比较稳定的节点标识，更适合于做基于Rip协议的最短路径网络转发；若采用基于taskID的路由方式，路由表的变更比较频繁；

  • 支持双向通信协议,网关可扩展

  • 支持基于最短路径网络转发（支持星形网络拓扑）

  • 网关前置与网关之间采用GRPC通信协议

3.2 系统架构

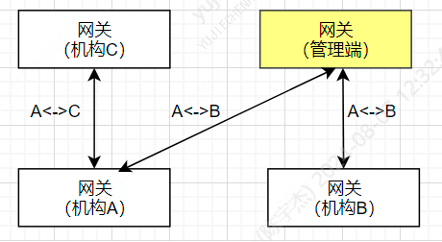

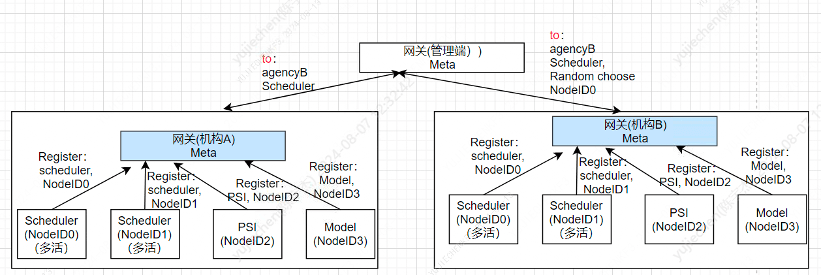

网关支持基于最短路径的路由转发策略，拓扑示例如下:

../../_images/gateway_router.png

../../_images/gateway_router2.png

3.3 协议设计

3.3.1 网关前置<==>网关通信协议(GRPC)

../../_images/gateway_front_msg.png

  • 这里topic是用于唯一标记通信管道的字符串，可以是任务ID，也可以是模块ID

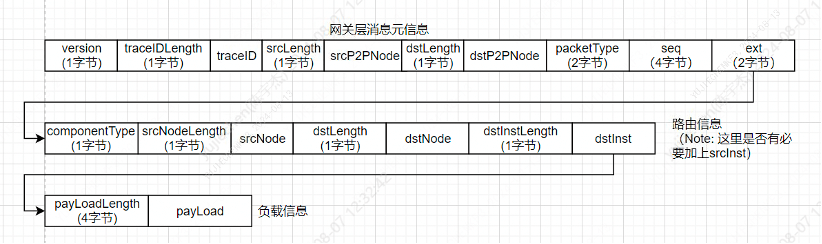

3.3.2 网关<==> 网关通信协议(TLS/HTTPS)

../../_images/gateway_msg.png

3.4 接口
