1. 系统架构¶
标签: WeDPR 系统架构

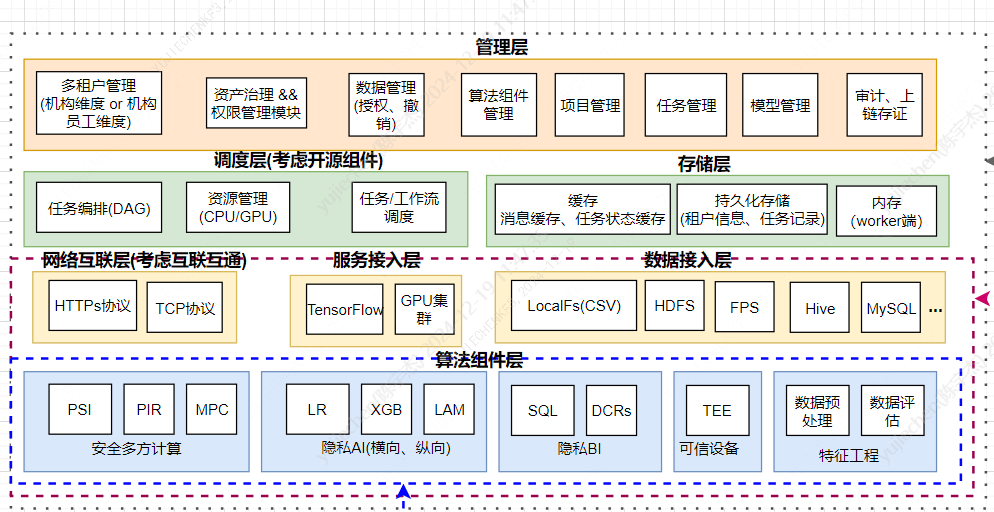

WeDPR的系统架构如下:
整个系统包括如下功能:
租户管理：用户组维度的用户管理
数据集管理: 支持多种异构数据源接入
项目管理: 项目维度运行任务
任务管理: 管理各类隐私计算任务
模型管理
工作流（任务编排）
模型开发(可选): 专家模式，支持数据和模型开发人员自定义隐私任务使用流程
服务发布: 可将server端数据集转换为在线服务；提供在线匿踪查询功能；基于token鉴权
1.1 接入层¶
核心功能：抽象API接口，提供快速对接其他机构已有的IT体系的能力
1.1.1 存储接入¶
文件存储：HDFS
关系型数据库存储：MySQL， Oracle, Hive，其他关系型数据库
1.1.2 计算引擎接入¶
jupyter接入
spark(规划中): 通过jupyter lab安装pyspark，可使用单节点spark，也可接入spark集群
tensorflow/pytorch(规划中): 多方联合建模实现考虑能否接入到各AI计算引擎
1.1.3 网络层接入¶
网络层互联互通：跨机构计算节点网络层互联互通
1.2 管理层¶
1.2.1 用户权限体系¶
基于用户组管理数据和服务资源的的可见、可用、可读权限。
可见: 可看到数据或服务资源的元信息; 经过数据或服务属主授权后，指定的机构或个人可看到他人的数据、服务元信息
可读： 可以读取数据或服务的具体内容； 可更新数据或服务，仅数据或服务属主可操作
可用: 可以使用数据或服务发起隐私计算任务
1.2.3 跨机构资源同步¶
基于区块链实现跨机构的资源同步，包括: 数据集、审批信息(每行增加status字段，记录状态ID，用于支持资源增量同步)。
资源信息定义如下：
资源ID(resourceID)
资源类型: 如数据集，服务、审批信息等
资源所属机构
资源状态(status)
资源描述信息: 上层模块自定义，一般推荐使用json序列化之后的字符串
1.2.5 专家模式¶
基于Jupyter + 隐私计算toolkit wedpr-ml-toolkit构建的一个更加灵活的开发环境；数据和模型开发者可自定义隐私计算任务流程，在不更新WeDPR隐私计算平台的前提下，实现定制化的业务需求，提升了系统的可扩展性。
